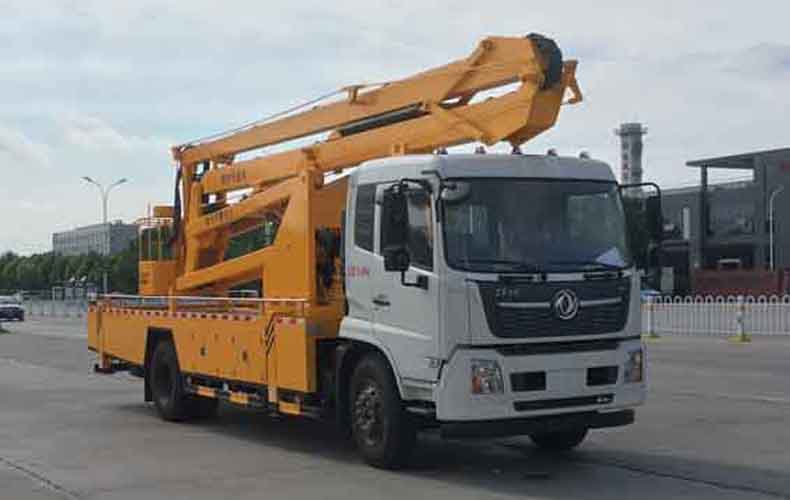

東風天錦24米高空作業車 產品主要技術資料
|
|
產品名稱：
|
CSC5120JGK6D24型高空作業車
|
外型尺寸：
|
9395,9425×2500×3900
|
|
底盤型號：
|
DFH1180EX8
|
作業高度
|
24米
|
|
總 質 量 ： (kg)
|
12460
|
接近/離去角(° )
|
17/9
|
|
額定質量： (kg)
|
|
前懸/后懸：
|
1400/2995,1430/2995
|
|
整備質量：(kg)
|
12265,12330
|
*高車速(km/h)：
|
89
|
|
排放標準：
|
GB17691-2018國Ⅵ
|
|
整車說明：
|
ABS型號:3631010-C2000,ABS 8,4460046450,J ABS;ABS生產企業:東科克諾爾商用車制動系統(十堰)有限公司,東科克諾爾商用車制動系統(十堰)有限公司,威伯科汽車控制系統(中國)有限公司,焦作博瑞克控制技術有限公司;選裝描述:隨底盤選裝高度不同的駕駛室;選裝前霧燈;選裝駕駛室頂部裝飾燈;選裝駕駛室前面罩;選裝前保險杠及前部燈具,選裝前下視鏡,選裝與車身顏色相同的前保險杠,選裝不同結構的車門裙板,選裝無車門裙板,選裝駕駛室臥鋪側窗裝飾板.選裝后視鏡;選裝后部燈具;駕駛室前臉擾流罩為選裝件;選裝后視鏡;選裝踏步結構;所用材料材質、連接方式以及后部防護裝置的主要尺寸參數(斷面尺寸和離地高度):側、后防護材料均采用Q235。側防護螺栓連接;后防護焊接,截面尺寸120×60mm,下邊緣離地高500mm;專用功能及裝置:該車為高空作業專用車輛,主要專用裝置為折疊臂;前伸尺寸:270mm,300mm;其他說明:僅采用軸距:4700,5000,整車外形長/前懸/軸距/后懸/前伸對應關系為:9395/1400/4700/2995/300,9395/1430/4700/2995/270,
9395/1400/5000/2995/0,9425/1430/5000/2995/0;
|
|
東風天錦24米高空作業車 底盤參數
|
|
底盤型號：
|
DFH1180EX8
|
燃油種類：
|
柴油
|
|
軸 數：
|
2
|
前 輪 距：
|
1876,1896,1920,1950,1914,1934,1980,2000,1815,1860
|
|
軸 距：
|
3800,3950,4200,4500,4700,
5000,5300,5800,5600,5100
|
后 輪 距：
|
1820,1860,1800,1840
|
|
輪 胎 數：
|
6
|
輪胎規格：
|
10.00R20 18PR,275/80R22.5 18PR
|
|
東風天錦24米高空作業車 發動機參數
|
|
發動機型號
|
發動機生產企業
|
排量
|
功率
|
|
D4.5NS6B190
D6.7NS6B230
B6.2NS6B210
D4.0NS6B185
DDi50E220-60
B6.2NS6B230
DDi50E190-60
D4.0NS6B195
D6.7NS6B260
D4.5NS6B220
DDi47E210-60
B6.2NS6B260
|
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風商用車有限公司
東風康明斯發動機有限公司
東風商用車有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風康明斯發動機有限公司
東風商用車有限公司
東風康明斯發動機有限公司
|
4500
6700
6200
4000
5000
6200
5000
4000
6700
4500
4750
6200
|
140
169
154
136
162
169
147
143
191
162
154
191
|
折疊臂高空作業車專用功能說明:
折疊臂上裝配置：外置拉桿式平衡結構，1T伸縮吊鉤（起升重量≦1000kg）360度全回轉，工作斗載荷200kg.4支腿帶圓形LED警示燈后平臺照明燈；轉臺、工作斗雙工位操作，電控及手動兩種操作方式。液壓油缸帶液壓鎖止功能，H型液壓四支腿，可水平及垂直伸縮，各支腿可單獨操作。
折疊臂高空作業車
★輕量化設計
結構件及配套件輕量化設計，減重重量，節省燃油；
★材料及工藝
臂架和支腿均采用4mm低合金T510鋼板折彎焊接成型，焊接采用自動焊機焊接，焊縫均勻，變形小，受力大，強度高；臂架與轉臺各轉動聯結軸套采用專用工裝定位，焊后用龍門加工中心加工，保證配合精度；
★適應性
K 型支腿穩定性好，支腿可同時或單獨操作，操作靈活，能適應多種工況；
★節能性
轉臺和吊籃設有啟動和熄火開關，操作方便，節省燃油；
|
